JIS B2220 FLANGE FACING DIMENSIONS TONGUE FACE GROOVE FACE

PDF: JIS B2220 FLANGE FACING DIMENSIONS TONGUE FACE GROOVE FACE

JIS B2220 FLANGE FACING DIMENSIONS TONGUE FACE GROOVE FACE.

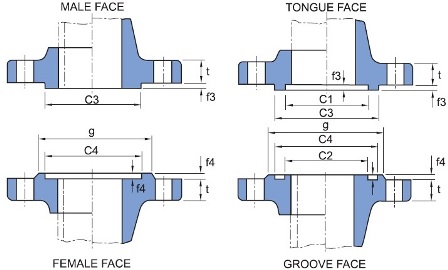

FLANGE-FACING Male & Female Type. Tongue & Groove Type   Dimensions in mm.

Nominal Dia of Flange	Male & Female Type				Tongue & Groove Type
	C3	C4	f3	f4	C1	C2	C3	C4	f3	f4
10	38	39	6	5	28	27	38	39	6	5
15	42	43	6	5	32	31	42	43	6	5
20	50	51	6	5	38	37	50	51	6	5
25	60	61	6	5	45	44	60	61	6	5
32	70	71	6	5	55	54	70	71	6	5
40	75	76	6	5	60	59	75	76	6	5
50	90	91	6	5	70	69	90	91	6	5
65	110	111	6	5	90	89	110	111	6	5
80	120	121	6	5	100	99	120	121	6	5
90	130	131	6	5	110	109	130	131	6	5
100	145	146	6	5	125	124	145	146	6	5
125	175	176	6	5	150	149	175	176	6	5
150	215	216	6	5	190	189	215	216	6	5
20	260	261	6	5	230	229	260	261	6	5
250	325	326	6	5	295	294	325	326	6	5
300	375	376	6	5	340	339	375	376	6	5
350	415	416	6	5	380	379	415	416	6	5
400	475	476	6	5	440	439	475	476	6	5
